Anschlussflansche

Flanschdichtung

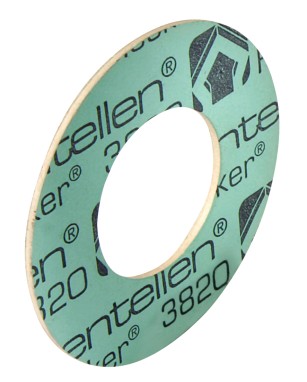

Figur 428 00

  • aus asbestfreiem Centellen
Downloads
/media/crossbase/fot_pro_per_42800__sall__ainfs__v1.jpg_lj_366x382.jpg
/media/crossbase/zei_pro_sch_42800__sall__ainfs__v1.jpg_lj_366x382.jpg
Seitennavigation

Produktmerkmale

  • aus asbestfreiem Centellen

Normen & Zulassungen

  • nach UBA KTW BWGL
  • nach UBA BWGL Metalle

Technische Daten

  • Druckstufe PN 25
  • max. Betriebstemperatur 200 °C
/media/crossbase/zei_pro_sch_42800__sall__ainfs__v1.jpg_lj_404xy.jpg
/media/crossbase/zei_pro_sch_42800__sall__ainfs__v1.jpg_lj_680xy.jpg

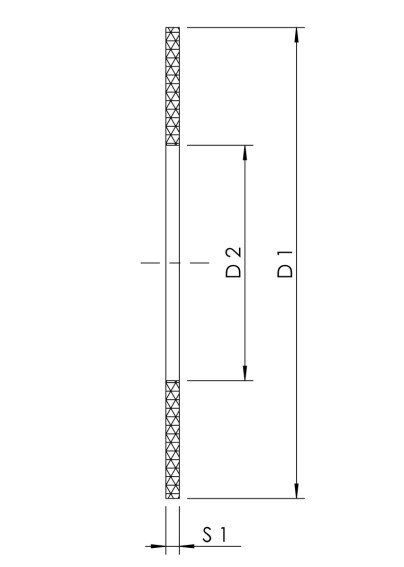

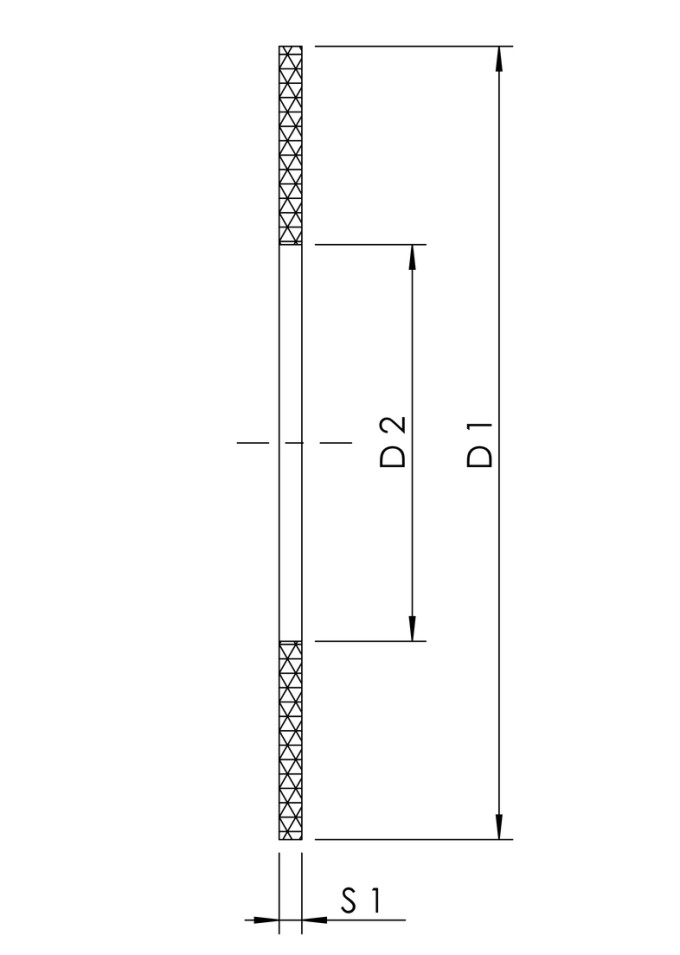

Bestellnr. DN D1
(mm)		 D2
(mm)		 S1
(mm)		 Gewicht
(kg)
*** 15 50 22 2 0,01
*** 20 60 28 2 0,01
*** 25 70 35 2 0,01
*** 32 82 42 2 0,01
*** 40 92 50 2 0,02
*** 50 107 61 2 0,02
*** 65 127 78 2 0,03
*** 80 142 90 2 0,03
*** 100 161 117 2 0,03
*** 125 182 147 2 0,03
*** 150 219 169 2 0,05

Downloads

Datenblatt
Dateityp
Produktdatenblatt
pdf
Prospekte
Dateityp
Gebäudetechnik Armaturen und Systeme
pdf (15,76 MB)
Technische Informationen
Dateityp
Flanschanschlussmaße
pdf (0,06 MB)
Ersatzteilhandbuch 2024
pdf (4,88 MB)
