KHS Spülgruppen

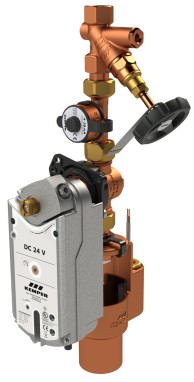

KHS Spülgruppe 24 V mit CONTROL-PLUS

Figur 684 01

  • komplette Spülgruppe für automatisch auslösende Wasserwechsel zur Sicherstellung des bestimmungsgemäßen Betriebs
  • ermöglicht turbulenten Wasserwechsel in Trinkwasserleitungen bis DN 100 (doppelt turbulent bis DN 65)
  • WESER Freistrom-Absperrventil als Wartungsabsperrung
Downloads
/media/crossbase/fot_pro_per_68401__sall__ainfs__v1.jpg_lj_366x382.jpg
/media/crossbase/zei_pro_sch_68401015__sall__ainfs__v2.jpg_lj_366x382.jpg
Seitennavigation

Produktmerkmale

  • komplette Spülgruppe für automatisch auslösende Wasserwechsel zur Sicherstellung des bestimmungsgemäßen Betriebs
  • ermöglicht turbulenten Wasserwechsel in Trinkwasserleitungen bis DN 100 (doppelt turbulent bis DN 65)
  • WESER Freistrom-Absperrventil als Wartungsabsperrung
  • CONTROL-PLUS Durchfluss- und Temperaturmessarmatur 4-20 mA
  • inkl. Kabel M12x1

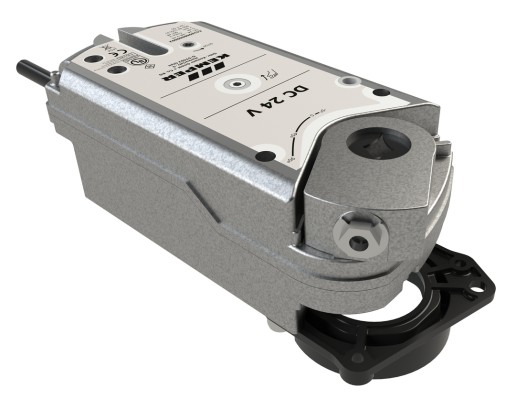

  • VAV-PLUS Vollstrom-Absperrventil mit Federrückzug-Stellantrieb 24 V inkl. Rückstellung bei Spannungsabfall

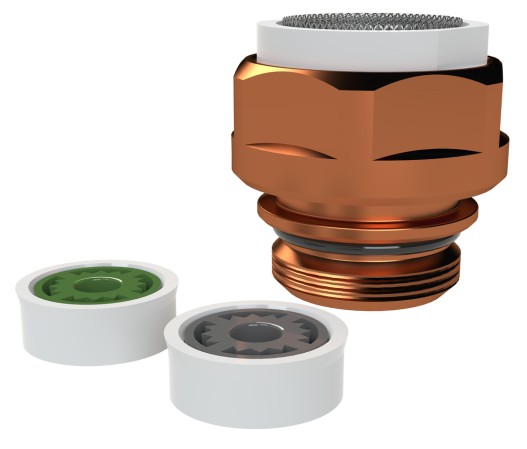

  • DMB Durchflussmengenbegrenzer 4, 10 und 20 l/min
  • zur vordruckunabhängigen Begrenzung der Durchflussmenge
  • Freier Ablauf mit Überlaufüberwachung
  • mediumberührte Metallteile aus Edelstahl und Rotguss
  • einfache Wartung im eingebauten Zustand
  • zur Anbindung an eine Gebäudeleittechnik (GLT)
  • mit schwarzem Handrad
  • totraumfrei
  • Einbaulage vertikal

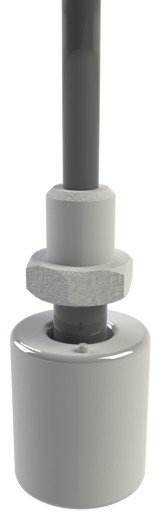

  • Ablaufvorrichtung entsprechend DIN EN 1717 mit eingebautem Schwimmerschalter
  • mit Offenstellungsanzeige

Normen & Zulassungen

  • WRAS-Zulassung
  • nach UBA KTW BWGL
  • nach UBA BWGL Metalle
  • ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

Technische Daten

  • Druckstufe PN 10
  • min. Betriebstemperatur 0 °C
  • max. Betriebstemperatur 65 °C
  • max. Umgebungstemperatur 55 °C
  • Schutzart IP54
  • Spannungsversorgung 24 V DC
  • Stellungsrückmeldung 0…10 V
  • Laufzeit Stellantrieb 90 s
  • Laufzeit bei Spannungsabfall 15 s
/media/crossbase/zei_pro_sch_68401015__sall__ainfs__v2.jpg_lj_404xy.jpg
/media/crossbase/zei_pro_sch_68401015__sall__ainfs__v2.jpg_lj_680xy.jpg

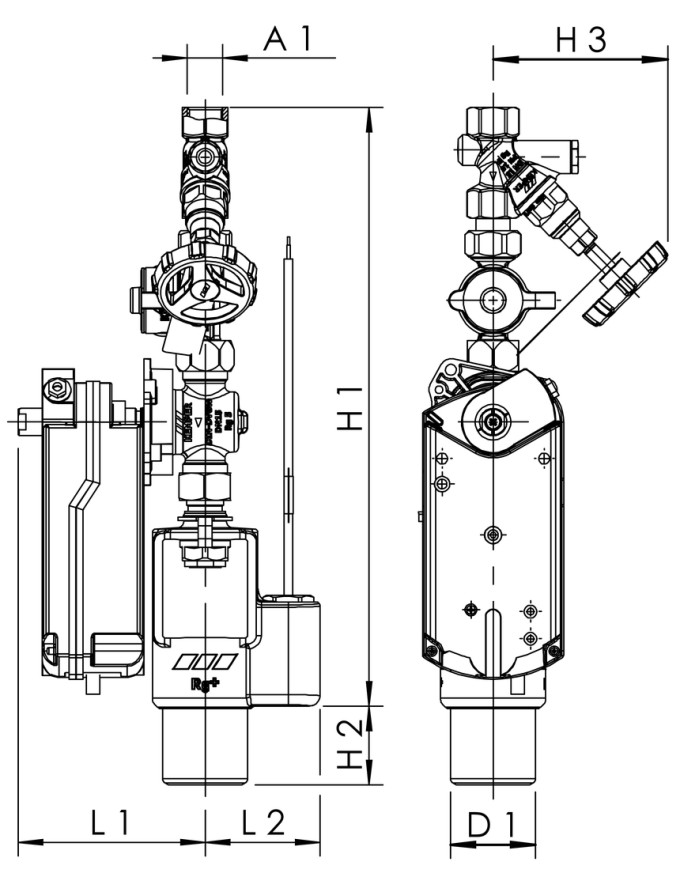

Bestellnr. DN A1 D1
(mm)		 H1
(mm)		 H2
(mm)		 L1
(mm)		 L2
(mm)		 L3
(mm)		 min. Fließdruck
(MPa)		 Anschluss-
nennweite
Abwasser (mm)		 kg
6840101500 15 Rp 1/2 50 352 46,5 110 67,5 100 0,1 50 3,94

CAD Modelle & Kennlinien

Bestellnr. DN CAD Modell Kennlinie
6840101500 15 3D Daten anzeigen Kennlinie anzeigen
