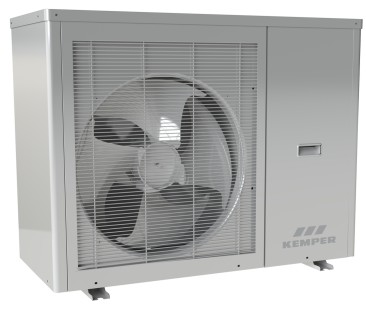

KHS CoolFlow Kaltwasser-Erzeuger

Figur 618 01

zum Kühlen des KHS CoolFlow Kaltwasserkühlers
luftgekühlter Kaltwasser-Erzeuger in Kompaktbauweise zur Außenaufstellung für einen energieeffizienten Betrieb der KHS CoolFlow Kaltwasserzirkulation
witterungsbeständiges Grundrahmengestell mit abnehmbaren Verkleidungspaneelen aus pulverbeschichteten Stahl, Farbton ähnlich RAL 9010

Downloads

Produktmerkmale

zum Kühlen des KHS CoolFlow Kaltwasserkühlers
luftgekühlter Kaltwasser-Erzeuger in Kompaktbauweise zur Außenaufstellung für einen energieeffizienten Betrieb der KHS CoolFlow Kaltwasserzirkulation
witterungsbeständiges Grundrahmengestell mit abnehmbaren Verkleidungspaneelen aus pulverbeschichteten Stahl, Farbton ähnlich RAL 9010
mit stufenloser Leistungsregelung
moderne EC-Ventilatoren sowie integrierte Ventilatorregelung zur Reduzierung der Betriebskosten und optimalen Anpassung der Ventilatordrehzahl an die jeweiligen Umgebungsbedingungen
stufenlose Drehzahlregulierung durch thermische Low-Noise-Ventilatorregelung für besonders niedrige Schallemissionen
Standard-Betriebsgrenzen von -15°C bis +45°C
vollhermetischer, schwingungsgedämpfter Inverter-Verdichter in Rollkolben-Ausführung zur stufenlosen Anpassung der Verdichterfrequenz, mit Kältemaschinenölfüllung
Kältemittelkreislauf aus Kältekupferrohr, hermetisch geschlossen und werkseitig druckgeprüft, getrocknet und mit Sicherheitskältemittel R410A gefüllt
Kontrollmöglichkeit über Schraderventil
Hoch- und Niederdruckwächter, Filtertrockner sowie elektronischem Expansionsventil zur Erhöhung der Energieeffizienz und Verbesserung der Regelgüte
Verdampfer als Kältemittel-Wasser-Wärmetauscher als Rohrbündelwärmetauscher, dampfdiffusionsdicht isoliert, Rücklauftemperaturbereich von +10 °C bis +20 °C
isolierter Mediumkreis mit manuellem Entlüftungsventil, Differenzdruckwächter zur Überwachung des Volumenstromes sowie drehzahlgeregelter Umwälzpumpe nach Vorgaben der Ökodesign-Richtlinie
Mediumanschlüsse in massiver Ausführung mit zölligem Innengewinde
Innenliegender Schaltkasten mit Klemmleiste für Netzeinspeisung, Kontakt für externe Freigabe undpotentialfreier Kontakt für Sammelstörmeldung
komplett verdrahteter und geprüfter Haupt- und Steuerungsstromkreis mit Transformator, Steuersicherungen zum Schutz der Geräteplatine
automatischer Wiederanlauf nach Stromausfall
moderner Touch-Regler in spritzwassergeschütztem IP54-Gehäuse zur Bedienung des Gerätes und Einstellung weitere Betriebsparameter
Modbus-Schnittstelle RS485 serienmäßig
übersichtliche Wertanzeige von Mediumein- und -austrittstemperatur sowie Funktionsanzeige von Ventilator, Kompressor, erforderlichem Wartungsintervall und Elementarstörungen, wie z.B. Hoch-/Nieder- und Differenzdruck
codierte Störmeldungen und Anzeige aller betriebsrelevanten Regelparameter passwortgeschützt erreichbar
Einhaltung aller Anforderungen der Ökodesign-Richtlinie (EU) 2016/2281 (LOT 21) durch optimierte Wärmetauscherflächen, Verwendung von Hocheffizienz-Komponenten und Optimierung der betriebsrelevanten Systemparameter
*Lufteintritt 35°C TK, Mediumtemperaturen 7/12 °C, 0% Glykolkonzentration

Technische Daten

Schutzart IPX4
Spannungsversorgung 230 V AC
Schalldruckpegel (Abstand 10 m Freifeld) 37,3 dB(A)
Schalleistungspegel 68,5 dB(A)
Einstellbereich, Rücklauftemperatur +10 bis +20 °C
Arbeitsbereich -15 bis +45 °C
max. Luftvolumenstrom 3900 m³/h

/media/crossbase/zei_pro_sch_61801002__sall__ainfs__v1.jpg_lj_404xy.jpg

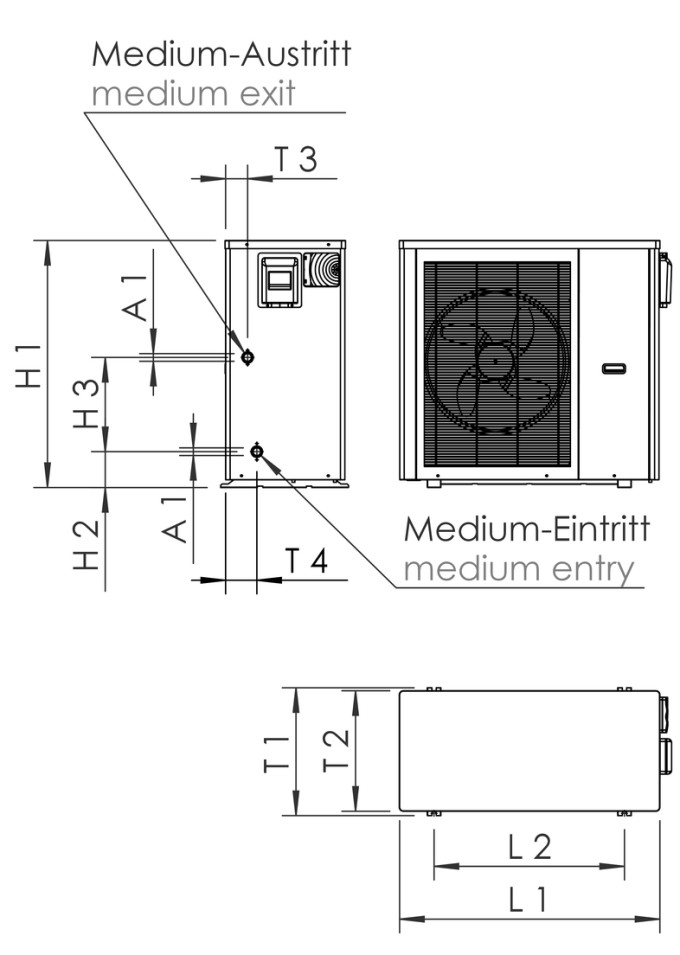

Bestellnr.	Kühlleis- tung (kW)	SEER	A1	H1 (mm)	H2 (mm)	H3 (mm)	L1 (mm)	L2 (mm)	T1 (mm)	T2 (mm)	T3 (mm)	T4 (mm)	Raumkühlungs- jahresnutzungsgrad (%)	max. elektrische Stromaufnahme (A)	Einstellbereich, Rücklauftemperatur [°C]	Kälte- mittel	Kältemittel, Grundmenge (kg)	Schalldruckpegel (Abstand 10m Freifeld)	CO2- Äquivalent (t)	Schalleistungs- pegel	elektr. Nennleistungs- aufnahme (kW)	elektr. Nennstrom- aufnahme (A)	Nennvolumen- strom, Medium (m³/h)	kg
6180100100	4,7* (1,6-5,6)	4,57	G 1	790	98	312	1008	750	490	463	102	102	152	9,2	+10 bis +20	R410A	2,5	37,3	5,22	68,5	1,3	5,6	1,0	120,00
6180100200	7,6* (2,0-10,0)	5,51	G 1	910	98	380	953	700	470	445	80	114	170	18,0	+10 bis +20	R410A	2,4	37,3	5,01	68,5	2,3	10,4	1,6	120,00
