- Druckstufe PN 16
Menü

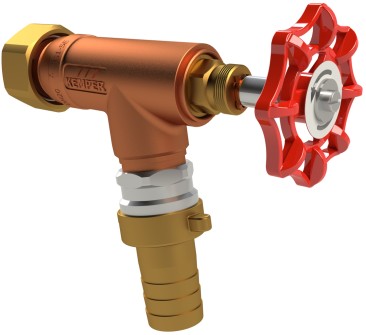

Schlauchanschlussventil Wandhydrant Typ S
Figur 119 00
- im geschlossenen Zustand mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- einsetzbar in Trinkwasserinstallationen nach DIN 1988 / EN 806 und im Wandhydrant Typ S nach DIN 14461-1
- Auslaufrate max. 24 l/min bei 2 bar
Produktmerkmale
- im geschlossenen Zustand mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- einsetzbar in Trinkwasserinstallationen nach DIN 1988 / EN 806 und im Wandhydrant Typ S nach DIN 14461-1
- Auslaufrate max. 24 l/min bei 2 bar
- wartungsfreie EPDM-Spindelabdichtung

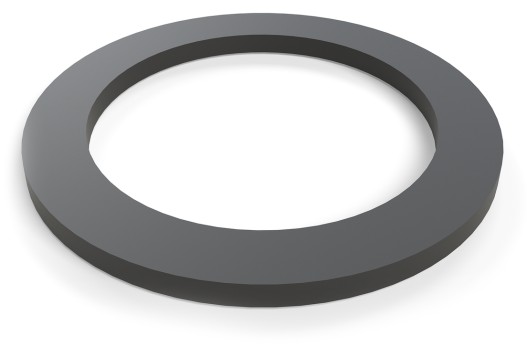

- EPDM-Sitzdichtung
- integrierter RV und Rohrbelüfter als Sicherungskombination HD

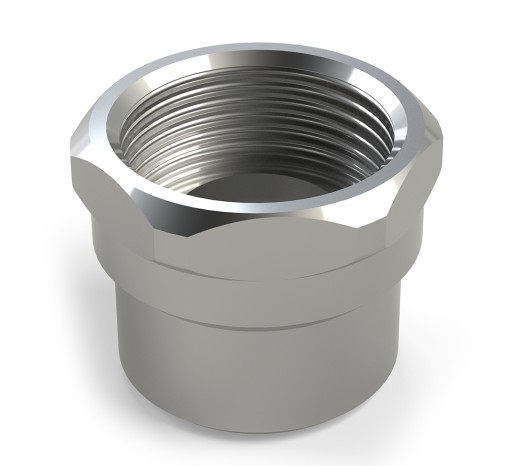

- Eingang Überwurfmutter, Ausgang Schlauchverschraubung
Normen & Zulassungen
- nach UBA BWGL Metalle
- DIN 14461-1 / DIN 14461-3
- EN ISO 228

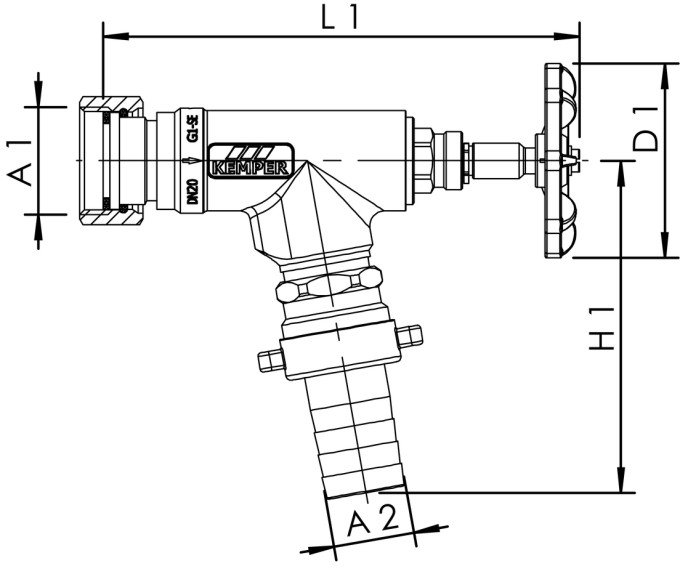

Technische Daten
| Bestellnr. | DN | A1 | A2 (mm) |
D1 (mm) |
H1 (mm) |
L1 (mm) |
kg |
|---|---|---|---|---|---|---|---|
| 1190002000 | 20 | G 1 | 25 | 60 | 103 | 148 | 0,78 |
CAD Modelle & Kennlinien
| Bestellnr. | DN | CAD Modell | Kennlinie |
|---|---|---|---|
| 1190002000 | 20 | 3D Daten anzeigen | Kennlinie anzeigen |
