- Druckstufe PN 10 bei DN 15 und PN 6 bei DN 32
Menü

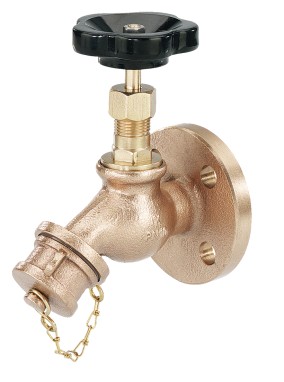

Auslaufventil für Transformatorenöl
Figur 115 00
- Gehäuse Rotguss, Oberteil Messing
- zur Probeentnahme und zum Ablass
- ausgangsseitig mit schräger Auslauföffnung mit Außengewinde, mit Verschlusskappe und Kette
Produktmerkmale
- Gehäuse Rotguss, Oberteil Messing
- zur Probeentnahme und zum Ablass
- ausgangsseitig mit schräger Auslauföffnung mit Außengewinde, mit Verschlusskappe und Kette
- NBR-Stopfbuchsdichtung
- Flanschanschluss
- weitere Varianten auf Anfrage
Normen & Zulassungen
- DIN 42568

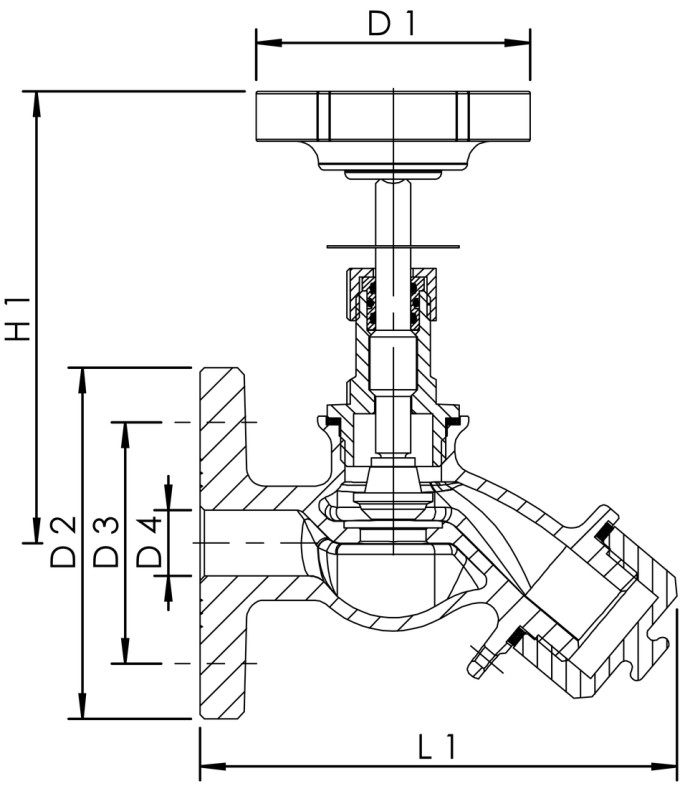

Technische Daten
| Bestellnr. | DN | Anzahl Bohrungen | D1 (mm) |
D2 (mm) |
D3 (mm) |
D4 (mm) |
H1 (mm) |
L1 (mm) |
kg |
|---|---|---|---|---|---|---|---|---|---|
| 1150003200 | 32 | 4 | 80 | 90 | 90 | 31 | 129 | 129 | 2,14 |
